Op deze pagina ...

Satelliet Ontvangst - Hoe starten we ...

Internet via de Satelliet is best leuk, op deze pagina staat hoe ik mijn schotel geplaatst heb t.b.v. ontvangst van de Astra satellite ...

De informatie op deze pagina is te gebruiken voor zowel Satelliet TV als Internet via de Satelliet!

Internetten via de Satelliet

Overzicht

Monteren van de schotel voor de Astra (Eurel/Hotbird werkt soort gelijk!)

Algemeen

Ik vond dit het moeilijkste onderdeel van het hele Internet via Satelliet gebeuren. Het valt niet mee om als leek een schotel uit te richten, doe het daarom zoals ik dat heb gedaan: bel iemand die het eerder heeft gedaan (dank je wel Frank!) of informeer bij de dealer.

Korte informatie voor de plaatsing van de schotel:

  • Deze moet in de volgende richting kijken (voor de Astra!): 19.2° Oost of 28.2° Oost (t.o.v. het Zuiden)
  • Voor de Eutel/Hotbird: hiervoor moet je ongeveer 5° meer naar het oosten mikken.
  • De schotel MOET buiten staan ! Binnen werkt meestal niet !
  • De schotel mag niet verder dan 30 meter van de receiver staan.
  • De schotel moet minimaal een diameter van 60 centimeter hebben (voor het merendeel van Europa).
  • Zorg ervoor dat de schotel vrij zicht heeft, dus geen bomen, panden, etc. ervoor !
  • Controleer de helling van de schotel (voor Nederland tussen de 29° en 30°).
  • Als je nog een LNB (de "kop") moet kopen, kijk dan eens naar een 2 of 4-voudige kop.

Voor wat betreft de LNB; een 2 of 4-voudige kop heeft het voordeel dat meerdere receivers van deze schotel tegelijk gebruik kunnen maken. Bijvoorbeeld 1 voor een standaard TV ontvanger en 1 voor Internet via Satelliet, of 1 voor TV in de woonkamer, 1 voor de slaapkamer en 1 voor Internet via Satelliet. Meestal is een dubbel uitgevoerde kop niet of niet veel duurder als een enkel uitgevoerde kop.

Zoals ik al eerder aan gaf, zeker als je denkt het allemaal niet zelf te kunnen; vraag een vriend of de leverancier van de schotel om assistentie. Schaam je niet, want ook ik moest dat de eerste keer van een ander leren ! Hier geef ik een redelijk goede beschrijving hoe je de schotel moet plaatsen gebaseerd op de informatie van de Astra-website, ervaring en wat geluk ...

Stap 1: Waar ga ik de schotel plaatsen ?

Om te kunnen bepalen waar een schotel geplaatst kan worden, zul je eerst moeten weten waar de Astra te vinden is. Voor Nederland is daar een ezelsbruggetje voor (voor andere landen kan dit licht afwijken). Meer info over het dekkingsgebied vind je hier.
Kijk rond 12:45 's middags (GMT+1, zomertijd) waar de zon staat. Dit is ongeveer de positie van de Astra.

Voor de mensen die niet in Nederland wonen of het gewoon uit willen meten:

Mikken op de Astra Satelliet

De exacte locatie van de Astra is 19,2° zuid-oost vanaf het zuiden. Voor de mensen onder ons die met een kompas overweg kunnen een eitje. Ik moet eerlijk zeggen dat ik iets minder goed overweg kan met een kompas en ik heb dus gewoon de zon-truuc gebruikt. Deze is minder nauwkeurig maar wel eenvoudiger.

Wat ook eenvoudig werkt: kijk af bij een buurman die ook een schotel heeft staan ! Dat geeft je al een goede indicatie waar je heen moet richten.

Enkele belangrijke onderdelen van de schotel:

Basis onderdelen van een schotel ...

A
B
C
D
E

de LNB ook wel "kop" genoemd
ophanging
helling-afstelling
antenne kabel
schotel

Je kunt de schotel alleen daar plaatsen waar je een vrij zicht hebt, of beter uitgedrukt: waar de schotel een vrij zicht heeft op de Astra. Er mogen dus geen huizen, schuren, bomen, of wat dan ook in de weg staan !

Het verdient de aanbeveling dat je de schotel tegen de muur monteerd en niet op een los staande paal. Montage op een muur geeft een stabielere ontvangst.

Merk op: de antenne kabel van de schotel mag maximaal 30 meter lang zijn! Houdt hier dus ook rekening mee bij het plaatsen van de schotel.

Merk op: voor montage van een schotel heb je een beugel nodig. De voorkeur is te geven aan een 3- of 4-poot ophanging (zie onderstaande foto's om een idee te krijgen).

Monteer nu de schotel, voor je aan de volgende stap kunt beginnen.

Stap 2: Helling van de schotel ?

Hiermee bedoelen we het voorover of achterover hellen van de schotel (in ons geval: achterover hellen).

Bepaal in de volgende afbeelding jouw locatie en lees dan de hellingshoek af. In mijn situatie, Brabant, is dat tussen de 29° en de 30° in, dus we gaan uit van 29,5°.

Vertikale helling van de schotel voor ontvangst van de Astra satelliet


Nu we de hellingshoek weten, kunnen we deze instellen voor onze schotel.

Zorg er eerst voor dat de ophanging waterpas staat, dus echt recht staat. Je kunt dit met een (je raadt het nooit) waterpas doen. Het luchtbelletje van de waterpas moet dan precies in het midden staan.

De beugel waar de schotel aan hangt heeft een graden verdeling zoals in onderstaande foto's duidelijke wordt:

Instellen van de verticale helling bij de schotel ...

Het kader A geeft de locatie van de onderstaande detailfoto weer:

Vertikale helling: in detail ...

Hier zie je dat de achteroverhelling op ongeveer 29,5° staan ...

Stap 3: Aansluiten van de apparatuur

We kunnen nu alle apparatuur aansluiten. Dit kan een gewone satelliet-TV-receiver zijn maar met een DVB kaart lukt het ook. Belangrijkste is dat het toestel aan kan geven wat de signaal sterkte is. We hebben dat namelijk nodig voor de laatste detail afstelling.

In de handleiding van de te gebruiken apparatuur staat hoe alles aangesloten moet worden.
In principe is dit voor iedere oplossing identiek:

De antenne kabel zit aan de ene kant aan de LNB vast en aan de andere kant aan de receiver.

Een TV-receiver zit op zijn beurt weer aan een TV, terwijl een DVB-kaart plaats vindt in een computer.

Bij de DVB-kaart moet men wel eerst zowel drivers als software installeren.

Let op: sluit de netspanning nog niet aan totdat ALLES is aangesloten !

In het geval van een TV-receiver sluiten we de TV nu aan op het stopcontact en zetten we nu eerst de TV aan. Het kan nodig zijn dat de TV op het AV kanaal - vaak kanaal 0, E1, E of AV - gezet moet worden. Op de afstandsbediening vaak aangegeven met een pijltje met daaromheen een vierkantje.

Steek de stekker van de satelliet receiver in het stopcontact en zet hem aan.
Als je een DVB-kaart gebruikt voor deze klus, dan kun je nu de computer aanzetten.

Kijk nu, voor zowel de satelliet-receiver als de DVB-kaart, in de handleiding hoe je signaalsterkte zichtbaar kunt maken.

Bij een Technotrend DVB kaart kan dit door de DVBData applicatie te starten of, als deze al gestart is maar geminimaliseerd is, door dubbel te klikken op de DVBData ikoon onder in het scherm, bij de Windows-klok.

Bij een Strong SRT8000 satelliet-receiver druk je op de afstandsbedieningsknoppen "menu", "7" en "1". Een balk verschijnt en alles goed staat is deze zover mogelijk groen. Uiteraard is dat vaak niet meteen het geval en moeten we nu de schotel gaan "fine-tunen".

Stap 4: Schotel fijn-afstelling

We gaan nu draaien met de schotel. Merk op: als je voor de schotel staat, of de schotel aanraakt, dat dit invloed heeft op de ontvangst kwaliteit !

Begin eerst met naar links en naar recht te draaien met kleine stappen. Controleer na iedere draai wat het effect op het signaal is. Wacht tussen het verdraaien van de schotel minimaal 5 seconden, zodat de receiver of DVB-kaart de kans heeft dit te detecteren. Wordt het signaal slechter, ga dan de andere kant op, totdat je de sterkste ontvangst hebt.

Vervolgens gaan we de helling veranderen. Gebruik hier dezelfde aanpak als bij het draaien: kleine stapjes en steeds minimaal 5 seconden wachten. Wordt het signaal slechter: ga dan de andere richting op.

Als je nu bij het maximum signaal bent ben je klaar.

Een indicator (hier DVB-kaart software):

Hauppauge DVB-s software: signaal indicatie

Merk op: je hoeft niet altijd 100% ontvangst te hebben, vaak is 70% al voldoende voor een goed beeld.

Om het geheel zo ongevoelig mogelijk te maken voor o.a. het weer is het wel zaak dat je de ontvangst maximaliseert!

Zet nu alle afstelbouten vast, doe dit terwijl de signaalmeter zichtbaar is. Tijdens het vast zetten van de bouten wil het nog weleens voorkomen dat de instelling per ongeluk verzet wordt.

Tip: afstellen gaat vaak het beste met 2 mensen, of door de receiver binnen zichtveld te hebben (dank je wel Frank!).

En zo ziet het er dan bij mij en bij Frank uit:

Schotel van Frank, gericht op de Astra satelliet
Frank z'n schotel

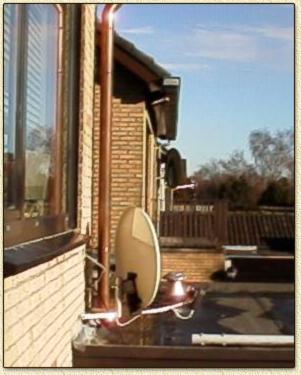

En mijn eigen schoteltje gericht op de Astra satelliet
Hansie's schotel
